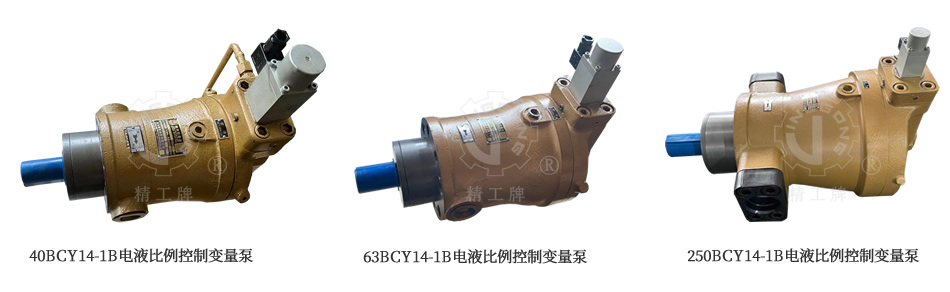

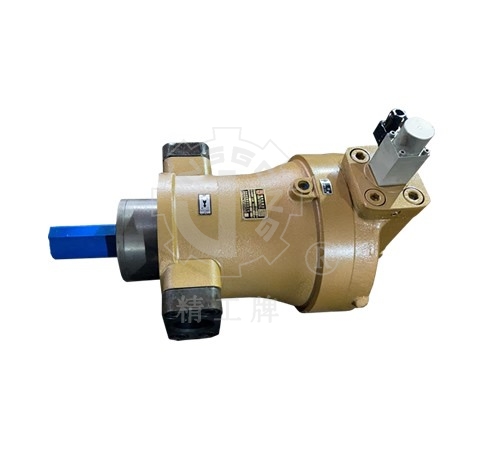

BCY14-1B電液比例控制變量泵
BCY14-1B型電液比例控制變量泵控制靈活、動作靈敏、重復精度高、穩定性好，能方便地實現液壓系統的遙控、自控、無級調速、跟蹤反饋同步和計算機控制，適用于工業自動化的要求。
產品介紹
產品概述：
CY14-1B 系列泵是采用缸體旋轉，靠變量頭（斜盤）變量的軸向柱塞泵。由于滑靴和變量頭之間、配油盤和缸體之間采用了液壓靜力平衡的油膜厚度設計，使上述兩對運動面之間處在純液體磨擦下運轉，并省去了重型推力軸承，因而與其它類型的泵相比，具有結構簡單、體積小、效率高、重量輕、噪音低、壽命長、自吸能力強等優點，它適用于鍛壓機械、機床、船舶、航空、冶金機械、塑料機械、工程機械和礦山機械等液壓設備。
CY14-1B 系列泵是采用缸體旋轉，靠變量頭（斜盤）變量的軸向柱塞泵。由于滑靴和變量頭之間、配油盤和缸體之間采用了液壓靜力平衡的油膜厚度設計，使上述兩對運動面之間處在純液體磨擦下運轉，并省去了重型推力軸承，因而與其它類型的泵相比，具有結構簡單、體積小、效率高、重量輕、噪音低、壽命長、自吸能力強等優點，它適用于鍛壓機械、機床、船舶、航空、冶金機械、塑料機械、工程機械和礦山機械等液壓設備。
工作原理
主體部分（參見結構剖）由傳動軸帶動缸體旋轉，使均勻分布在缸體上的七個柱塞繞傳動軸中心線轉動，通過中心彈簧將柱滑組件中的滑靴壓在變量頭（或斜盤）上。這樣，柱塞隨著缸體的旋轉而作往復運動，完成吸油和壓油動作。
BCY14-1B型電液比例控制變量泵，是利用“流量——位移——力反饋”的原理設計的，是CY14-1B型軸向柱塞泵中一種新的變量型式，是靠外控油壓來控制變量機構，并利用輸入比例電磁鐵的電流大小來改變泵的流量，輸入電流與泵的流量成比例關系。該泵控制靈活、動作靈敏、重復精度高、穩定性好，能方便地實現液壓系統的遙控、自控、無級調速、跟蹤反饋同步和計算機控制，適用于工業自動化的要求。
型號說明：

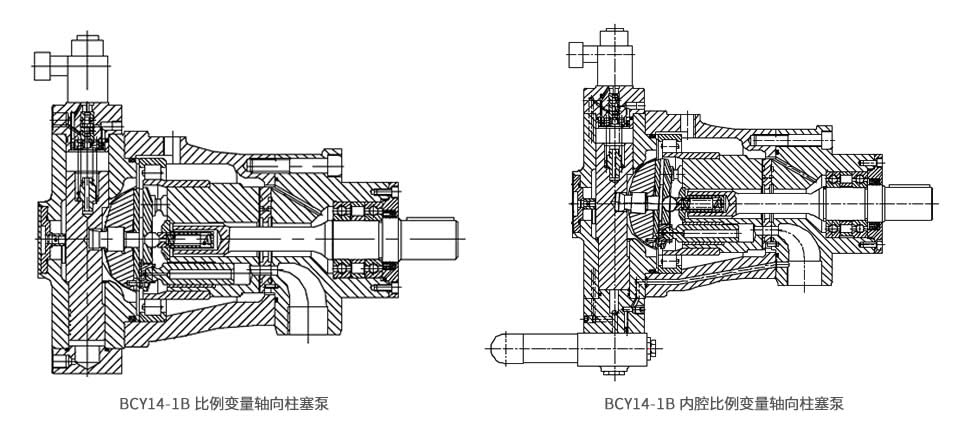

結構圖：

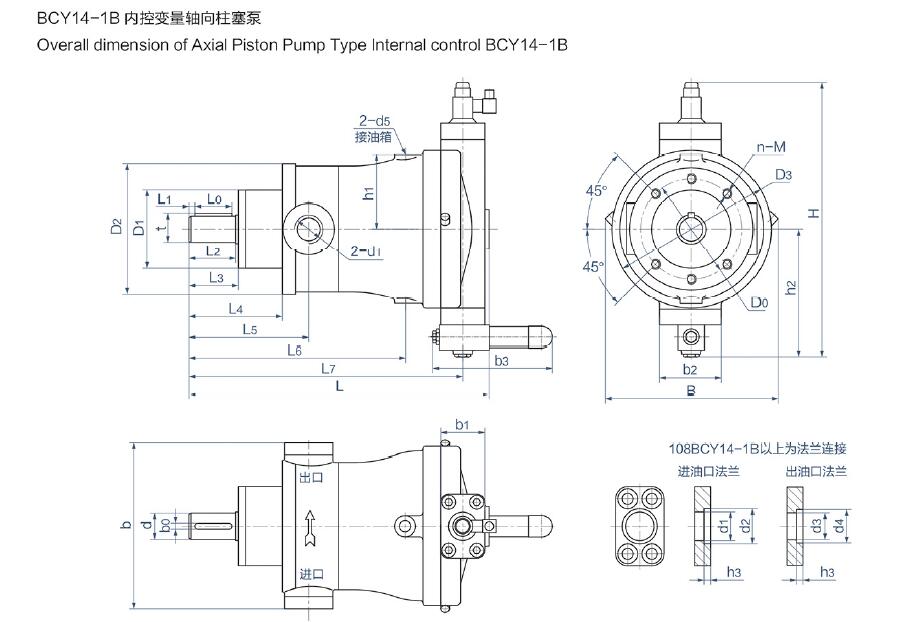

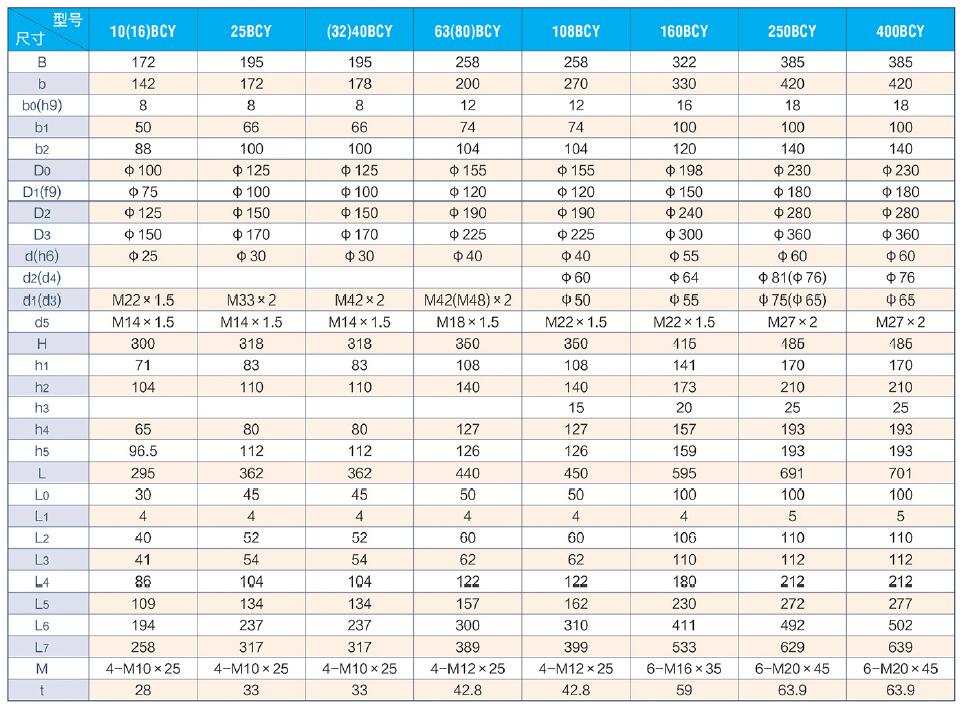

外形尺寸：
型號說明：
結構圖：

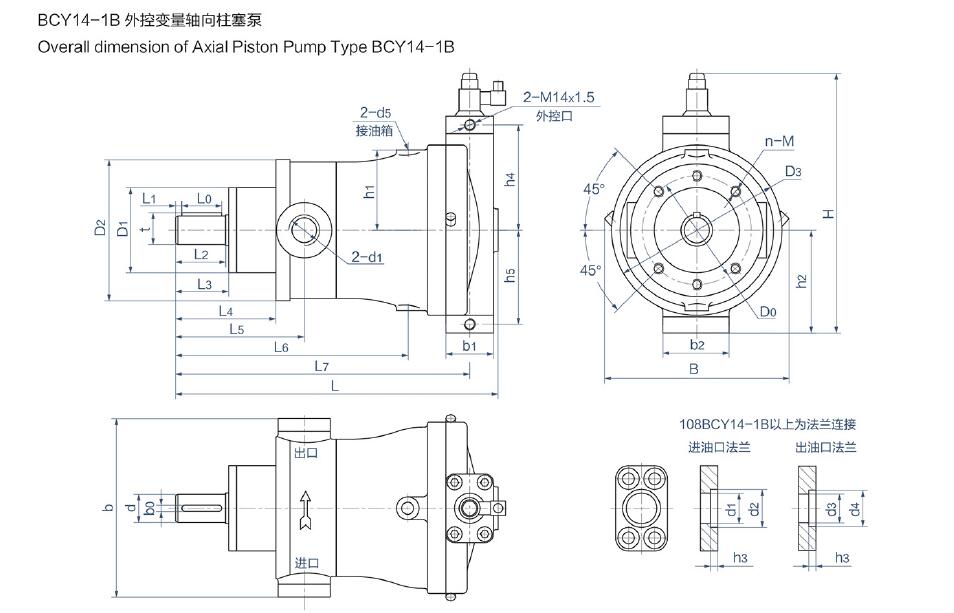

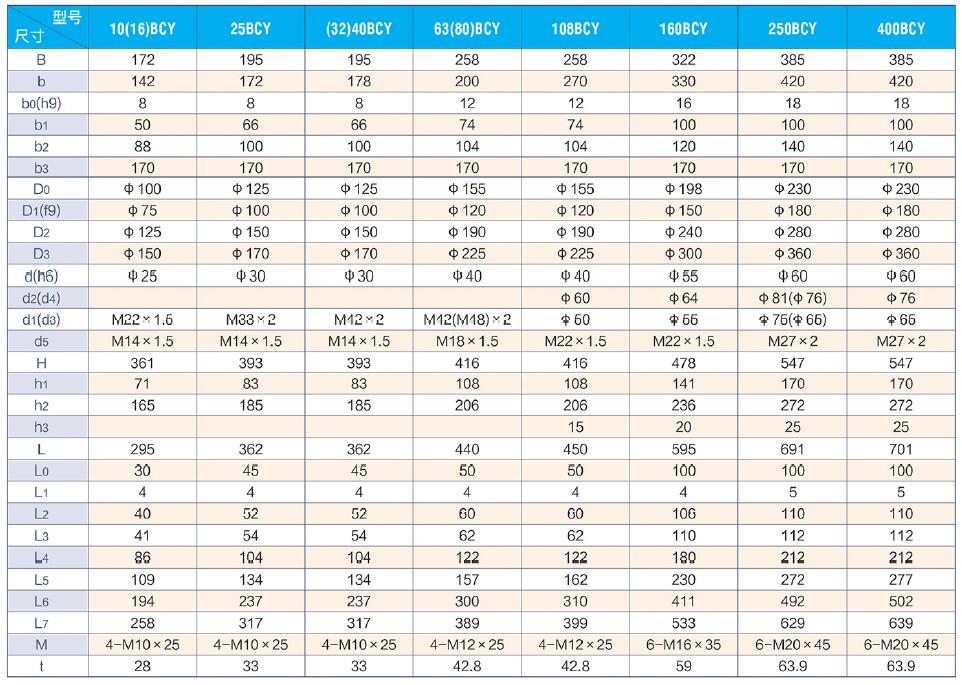

外形尺寸：
