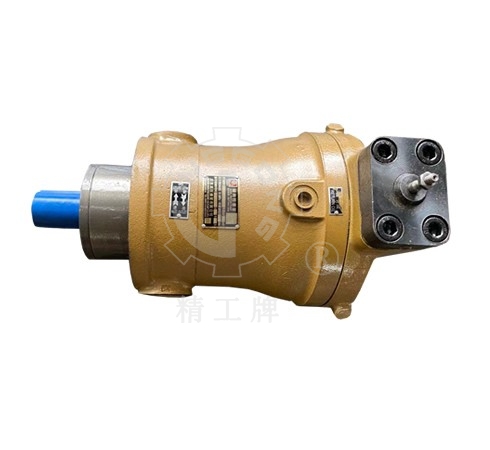

ZCY14-1B液動變量軸向柱塞泵
ZCY14-1B液動變量軸向柱塞泵是靠外控油壓（≥7MPa）操縱變量機構，不能零位對中，但帶有連接反饋訊號的拉桿，在自動控制系統中，采用電液伺服（比例）閥控制變量機構時，可實現比例控制。
產品介紹
產品概述：
CY14-1B 系列泵是采用缸體旋轉，靠變量頭（斜盤）變量的軸向柱塞泵。由于滑靴和變量頭之間、配油盤和缸體之間采用了液壓靜力平衡的油膜厚度設計，使上述兩對運動面之間處在純液體磨擦下運轉，并省去了重型推力軸承，因而與其它類型的泵相比，具有結構簡單、體積小、效率高、重量輕、噪音低、壽命長、自吸能力強等優點，它適用于鍛壓機械、機床、船舶、航空、冶金機械、塑料機械、工程機械和礦山機械等液壓設備。
工作原理：
該泵是靠外控油壓（≥7MPa）操縱變量機構，不能零位對中，但帶有連接反饋訊號的拉桿，在自動控制系統中，采用電液伺服（比例）閥控制變量機構時，可實現比例控制。對于外控油供油量，若用戶要求泵流量在Qmax -Qmax所需的時間為t 秒，則推薦外控泵的流量為Q 控≥q/t(l/min),q 見下表。
型號說明：

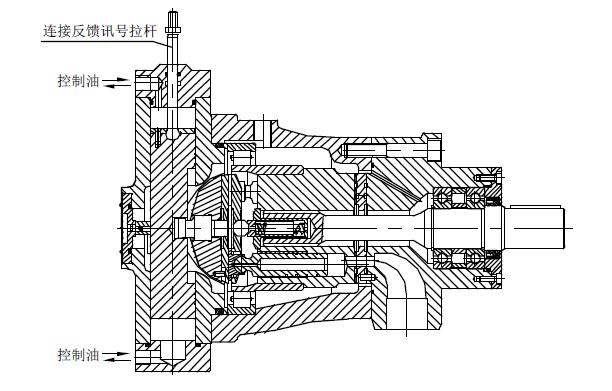

結構圖：

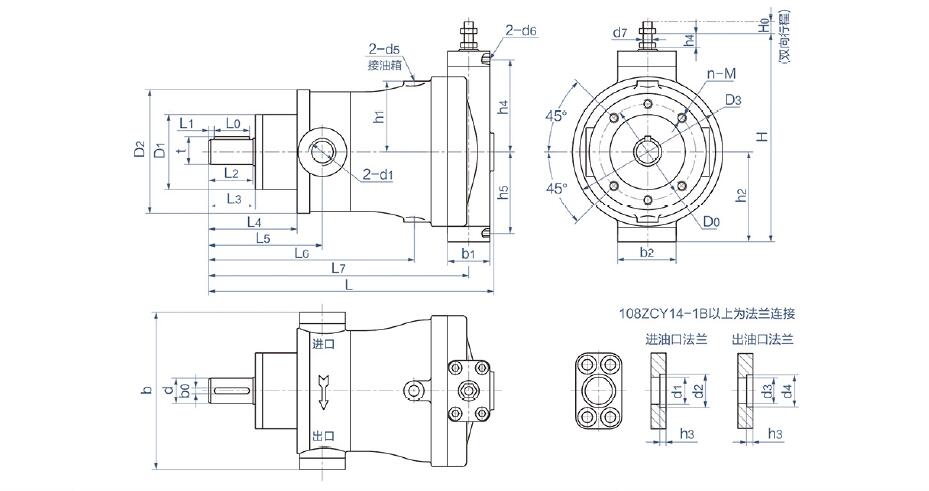

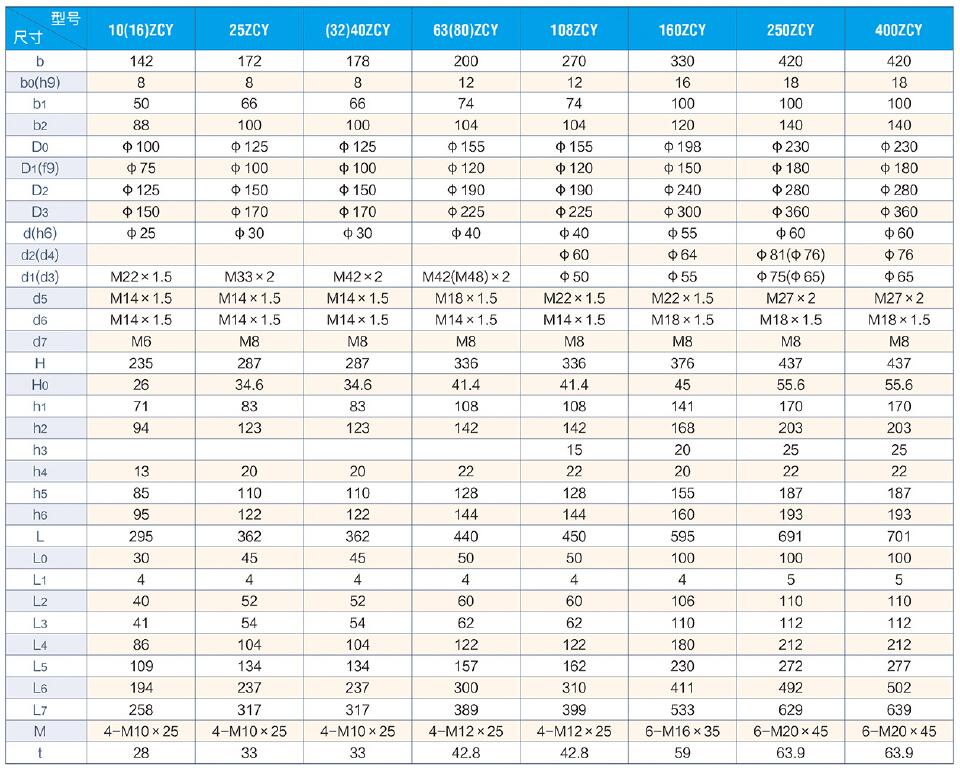

外形尺寸：
型號說明：
結構圖：
外形尺寸：
