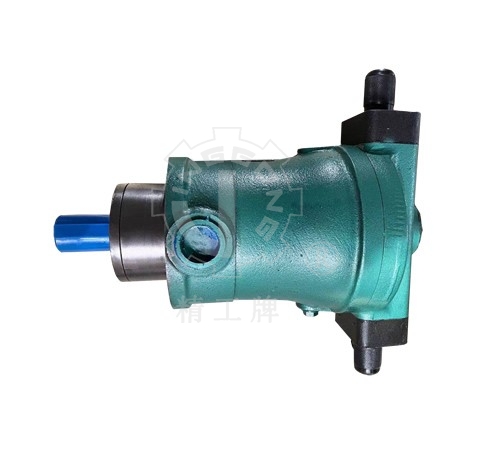

CY14-1B 系列泵是采用缸體旋轉，靠變量頭（斜盤）變量的軸向柱塞泵。由于滑靴和變量頭之間、配油盤和缸體之間采用了液壓靜力平衡的油膜厚度設計，使上述兩對運動面之間處在純液體磨擦下運轉，并省去了重型推力軸承，因而與其它類型的泵相比，具有結構簡單、體積小、效率高、重量輕、噪音低、壽命長、自吸能力強等優點，它適用于鍛壓機械、機床、船舶、航空、冶金機械、塑料機械、工程機械和礦山機械等液壓設備。



該泵是靠外控油壓（≥7MPa）控制變量，采用P型滑閥機能的三位四通換向閥操縱，可以保證在空負荷運轉時，處于零偏心位置，零位對中的精度可達千分之五以內。采用這種變量型式可以省去某些液壓系統中大流量的換向閥，因而簡化了液壓系統，同時由于采用油泵直接換向，可以減小液壓系統（特別是高壓系統）的沖擊。

該泵特別適合于閉式油路使用。當閉式油路兩向需要不同的流量時，可以分別采用調節螺桿調整限程活塞的位置來達到，當該泵使用在開式油路中時，根據要求可以將某一限程活塞調整至極限位置，使泵的一向流量為零。

型號說明：

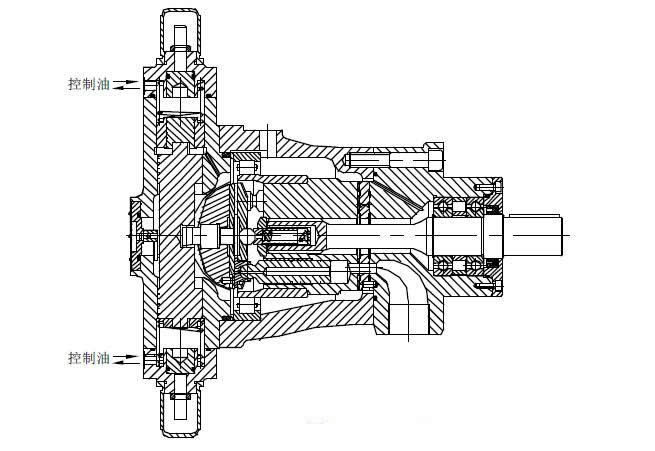

結構圖：

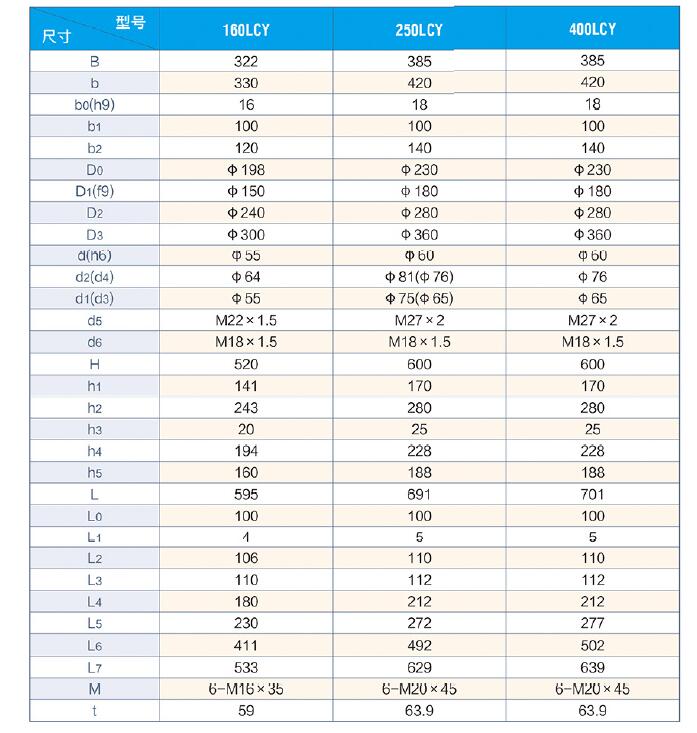

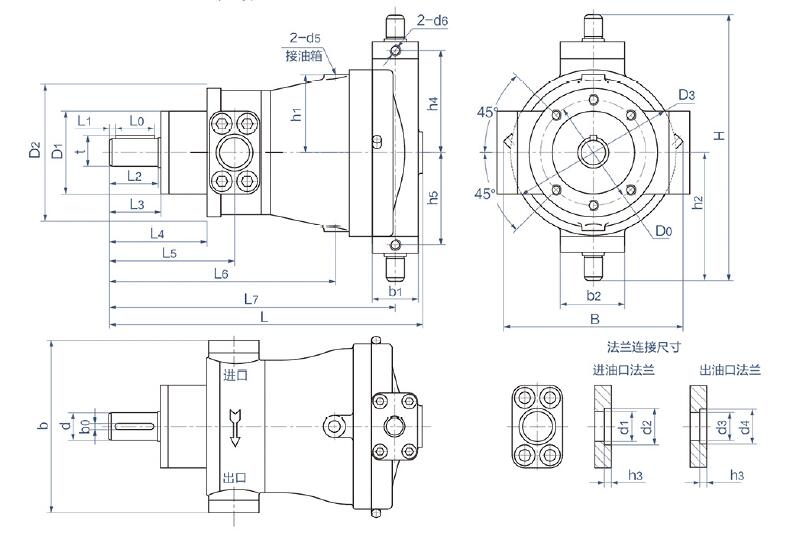

外形尺寸：
