CY14-1B 系列泵是采用缸體旋轉，靠變量頭（斜盤）變量的軸向柱塞泵。由于滑靴和變量頭之間、配油盤和缸體之間采用了液壓靜力平衡的油膜厚度設計，使上述兩對運動面之間處在純液體磨擦下運轉，并省去了重型推力軸承，因而與其它類型的泵相比，具有結構簡單、體積小、效率高、重量輕、噪音低、壽命長、自吸能力強等優點，它適用于鍛壓機械、機床、船舶、航空、冶金機械、塑料機械、工程機械和礦山機械等液壓設備。



主體部分（參見結構剖）由傳動軸帶動缸體旋轉，使均勻分布在缸體上的七個柱塞繞傳動軸中心線轉動，通過中心彈簧將柱滑組件中的滑靴壓在變量頭（或斜盤）上。這樣，柱塞隨著缸體的旋轉而作往復運動，完成吸油和壓油動作。

手動變量泵靠外力轉動調節手輪改變流量，旋轉調節螺桿，帶動變量活塞沿軸向移動，同時帶動變量頭繞中心轉動，達到變量目的，當達到所需流量時可用鎖緊螺母緊固。調節手輪順時針轉動時，流量減小。

調節手輪逆時針轉動時，流量增加。其百分值可粗略從刻度盤上讀出。工作時改變流量須卸荷操作。這種變量型式只適用于不頻繁變量，而且不需要遠距離操縱的情況下。

型號說明：

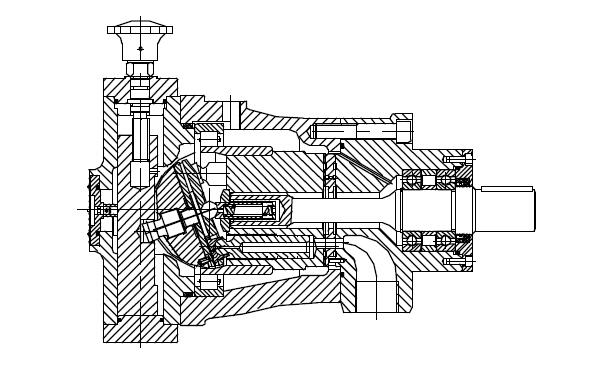

結構圖：

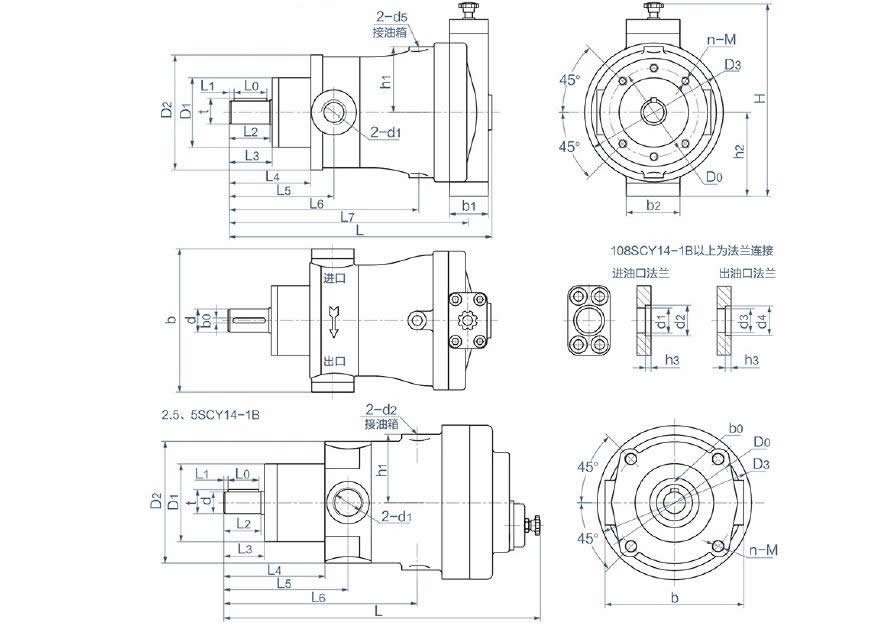

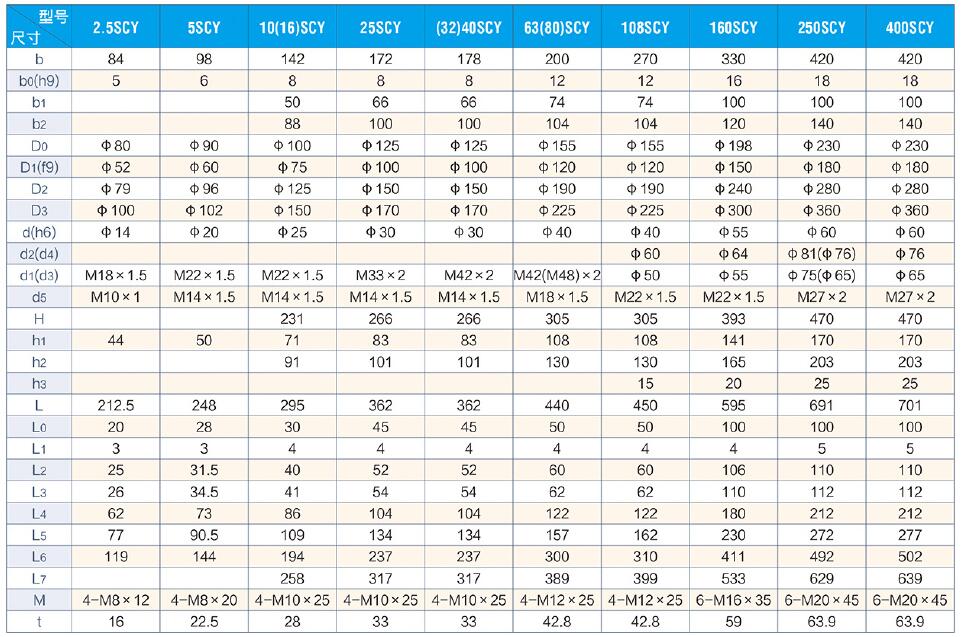

外形尺寸：
