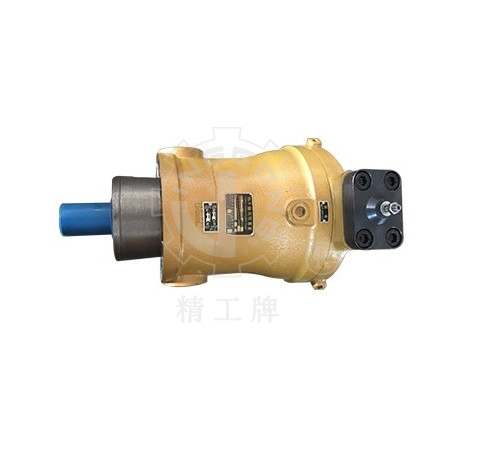

CCY14-1B機動(伺服)變量軸向柱塞泵
CY14-1B 系列泵是采用缸體旋轉，靠變量頭（斜盤）變量的軸向柱塞泵。由于滑靴和變量頭之間、配油盤和缸體之間采用了液壓靜力平衡的油膜厚度設計，使上述兩對運動面之間處在純液體磨擦下運轉，并省去了重型推力軸承，因而與其它類型的泵相比，具有結構簡單、體積小、效率高、重量輕、噪音低、壽命長、自吸能力強等優點
產品介紹
產品概述：
型號說明：

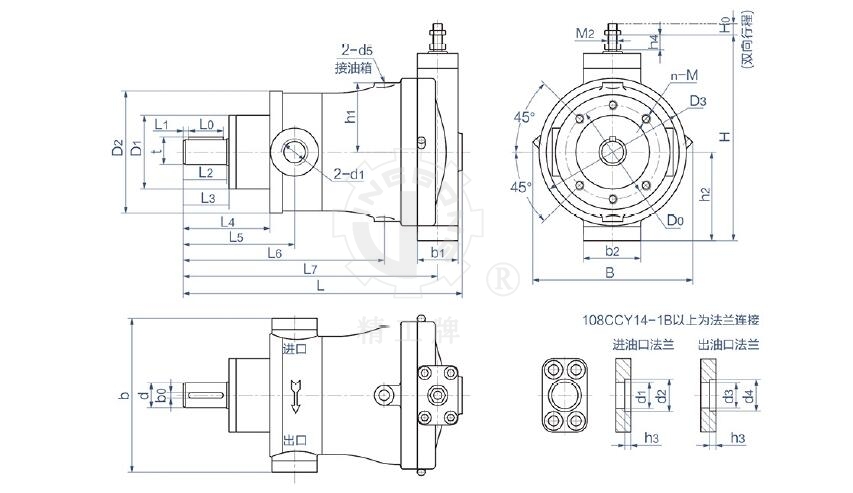

外形尺寸：
CY14-1B 系列泵是采用缸體旋轉，靠變量頭（斜盤）變量的軸向柱塞泵。由于滑靴和變量頭之間、配油盤和缸體之間采用了液壓靜力平衡的油膜厚度設計，使上述兩對運動面之間處在純液體磨擦下運轉，并省去了重型推力軸承，因而與其它類型的泵相比，具有結構簡單、體積小、效率高、重量輕、噪音低、壽命長、自吸能力強等優點，它適用于鍛壓機械、機床、船舶、航空、冶金機械、塑料機械、工程機械和礦山機械等液壓設備。
工作原理：

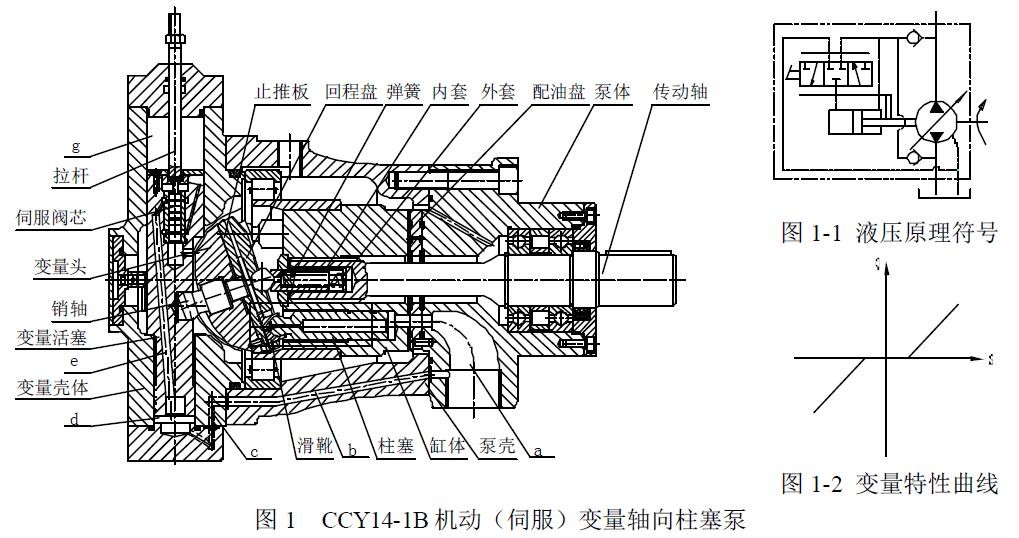

主體部分（如圖 1）由傳動軸帶動缸體旋轉，使均勻分布在缸體上的七個柱塞繞傳動軸中心線轉動，通過中心彈簧將柱滑組件中的滑靴壓在止推板（或斜盤）上，同時中心彈簧通過外套將缸體壓在配油盤上，起初始密封作用。這樣，柱塞隨著缸體的旋轉而作往復運動，完成吸油和壓油動作。
如圖 1 泵的壓力油（＞5MPa）由通道、（b）、（c）進入變量殼體下腔，當拉桿向下移動時，推動伺服閥芯向下運動，則腔內壓力油經通道進入上腔，推動變量活塞向下移動，帶動銷軸使變量頭繞鋼球中心旋轉，改變變量頭的傾斜角，使柱塞行程變化，達到變量目的。反之，拉桿向上運動，變量活塞亦向上移動，變量頭的傾斜角向相反方向變化，當傾斜角變至0°后，則向負偏角方向變化，油流產生換向，泵的進出口交換。
泵的液壓原理見圖 1-1，變量特性見圖1-2。本泵特別適用于閉式油路液壓系統和頻繁變量（每一工作循環都需變量）的開式油路系統之中，其操縱可以采用手動杠桿機構、凸輪機構以及汽缸、液壓缸等各種方式。
型號說明：

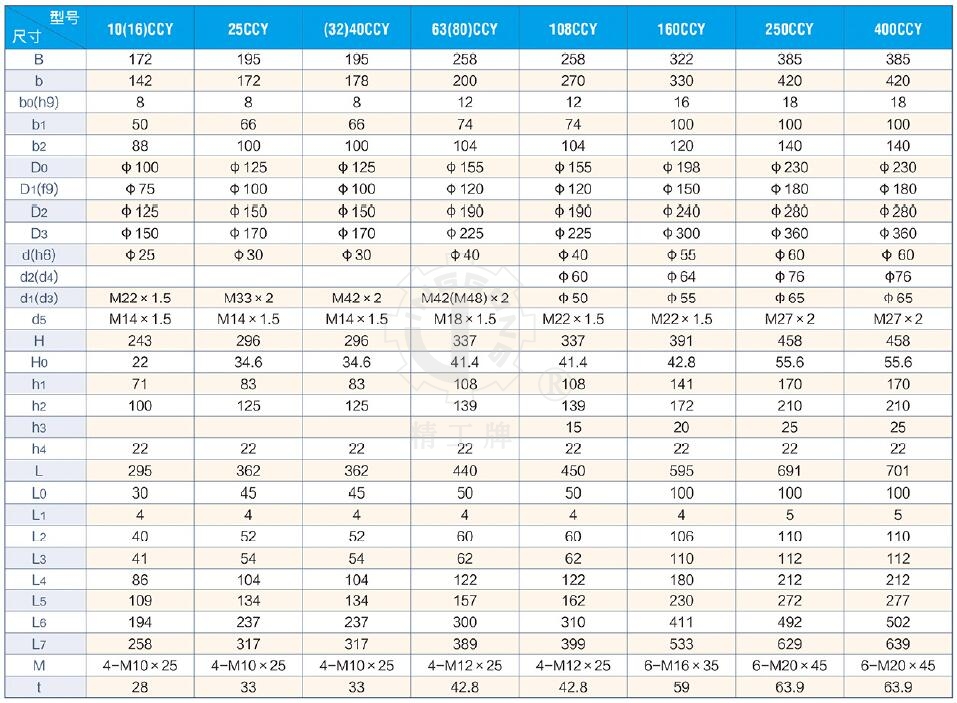

外形尺寸：
